Cilindro in Acciaio:
MODELLO B

Home  >  Prodotti  >  Cilindri oleodinamici compatti a corsa breve  >  FT-XT modello B

Scopri gli altri modelli FT-XT:

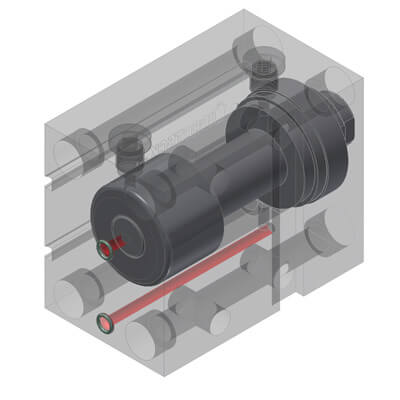

Cilindro con alimentazione posteriore non magnetico (FT) e magnetico (XT)


  • Serie FT: cilindro oleodinamico compatto non magnetico;
  • Serie XT: cilindro oleodinamico compatto magnetico;
  • La versione magnetica (XT) comprende le cave per i sensori;
  • Alimentazioni posteriori con anello o-ring di tenuta;
  • Alimentazione tramite canalizzazioni ricavate sul corpo macchina che trasmettono il fluido in pressione al cilindro.
FT-XT modello B
FT-XT modello B disegno tecnico



AL. d A+ B C Ch D E F G H N Q U W Z OR
25 18 57 65 45 14 50 30 30 6,5 14 M10 8,5 25,5 24 4 610 (106)
32 22 60 75 55 18 55 35 34 8 15 M12 10,5 30 24 4 610 (106)
40 22 73 85 63 18 63 40 34 7 17 M14 10,5 32,5 30 5 610 (106)
50 28 75 100 75 24 76 45 42 8 20 M20 13 40 35 5 610 (106)
63 28 85 115 90 24 90 55 50 7 20 M20 13 47,5 35 7 013 (2043)
80 36 100 140 110 32 110 75 60 7 20 M27 17 59 45 7 013 (2043)
100 45 110 170 140 40 135 95 72 8 25 M33 17 70 55 7 013 (2043)


Vedi la versione in alluminio:



Serie RT-MT Modello B




Vedi gli accessori:

Terminali cilindri corsa breve
Terminali
Valvole cilindri corsa breve
Valvole
Sensori cilindri corsa breve
Sensori
