Ancoraggio B
ISO ME6

Home  >  Prodotti  >  Cilindri a tirante  >  Ancoraggio B ISO ME6

Scopri gli altri ancoraggi per serie CD - MD - DK:

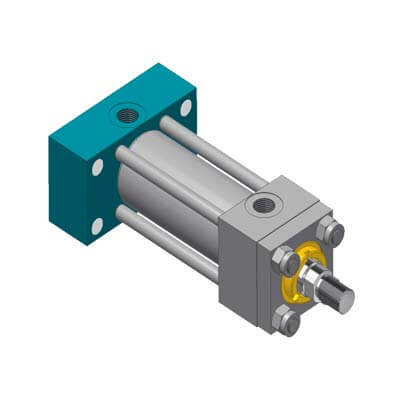

Cilindro oleodinamico a tiranti con ancoraggio B


  • Serie CD: cilindro oleodinamico a tiranti non magnetico da Ø25 a Ø100;
  • Serie MD: cilindro oleodinamico a tiranti magnetico da Ø25 a Ø100;
  • Serie DK: cilindro oleodinamico a tiranti grandi dimensioni da Ø125 a Ø200;
  • Estremità dello stelo: STANDARD filetto maschio, SF filetto femmina, ST terminale con testa a martello.
ancoraggio B ISO ME6
Ancoraggio B ISO ME6



Alesaggio 25 32 40 50 63 80 100 125 160 200
d (Ø stelo) 12 14 18 22 28 36 45 56 70 90
- 18 22 28 36 45 56 70 90 110
18 22 28 36 45 56 70 90 110 140
E 40 45 60 75 90 115 130 165 200 245
EE G1/4 G1/4 G3/8 G1/2 G1/2 G3/4 G3/4 G1 G1 G1 1/4
F 10 10 10 16 16 20 22 22 25 25
FB 5,5 6,6 11 14 14 18 18 22 26 33
G 32 35,5 46 45 45 52 55 65 70 92
GA - - - - - - - 87 95 117
H 5 5 - - - - - - - -
JA 32 35,5 46 45 45 52 55 65 70 92
PJ + 49 47 58 61 64 77 78 117 130 165
R 27 33 41 52 65 83 97 126 155 190
TO 51 58 87 105 117 149 162 208 253 300
UO 65 70 110 130 145 180 200 250 300 360
Y 45 58 65 69 76 82 91 86 86 98
ZJ + 114 128 153 159 168 190 203 232 245 299
